GH4099 板坯探伤：超声分区与允许缺陷怎么定？

GH4099 是镍铬钴钨系沉淀强化型高温合金，对应 GH99 一档，用于高温承力板材结构件。它到货的板坯要做超声探伤，而且探伤分区与允许缺陷要在订货时就定好，原因是板坯的中心与边缘在冶金质量上差别明显：把整块板按同一个灵敏度扫，中心区域很容易超判，边缘区域又可能放过该判的缺陷。

成分与强化元素

公开资料给出的成分是碳不超过 0.08%、铬 17.0%~20.0%、钨 5.0%~7.0%、钼 3.5%~4.5%、铝 1.7%~2.4%、钴 5.0%~8.0%、钛 1.0%~1.5%，铁不超过 2.0%，硼不超过 0.005%、镁不超过 0.010%、铈不超过 0.020%，锰不超过 0.40%、硅不超过 0.50%，磷与硫分别不超过 0.015%，镍为余量。钨与钼合计约 8.5%~11.5% 提供固溶强化，铝与钛参与析出强化，硼、镁、铈是晶界与热加工性的控制项。

物理常数与试验取值

资料给的密度 8.47 g/cm³、熔化温度 1345~1390℃、热导率约 10.47~27.21 W/（m·K）（100~1000℃）、20~100℃ 线膨胀系数约 12.0×10⁻⁶/℃（1000℃ 时约 17.4×10⁻⁶/℃）、电阻率约 1.373~1.423×10⁻⁶ Ω·m（14~800℃）、比热容约 0.543~0.726 kJ/（kg·K），弹性模量在 20℃ 约 210 GPa、700℃ 约 167 GPa、800℃ 约 147 GPa，合金无磁性。做超声探伤时，声速与衰减随组织状态变化，校准试块的材料应与被检件同族。

超声分区怎么划

按板坯厚度方向划成表层、中间层与心部三个区，再按平面位置划出边缘带与中心区，不同区给不同灵敏度与允许当量。边缘带与中心区采用不同判据的理由是铸锭凝固组织的差异；把分区图与灵敏度表作为合同附件，供方按图执行，使用方按同一张表验收，双方对同一块板的结论才一致。

允许缺陷怎么定量

缺陷按类型分：分层、夹杂、缩孔残余与裂纹。分层按单个当量尺寸与累计面积双指标控制，夹杂按当量直径，裂纹属不允许项。判据中的当量值要注明所用探头频率、晶片尺寸与校准方式，只写「不大于某当量」而不写条件，复检时会因设备不同得出不同结论。

形态与规格

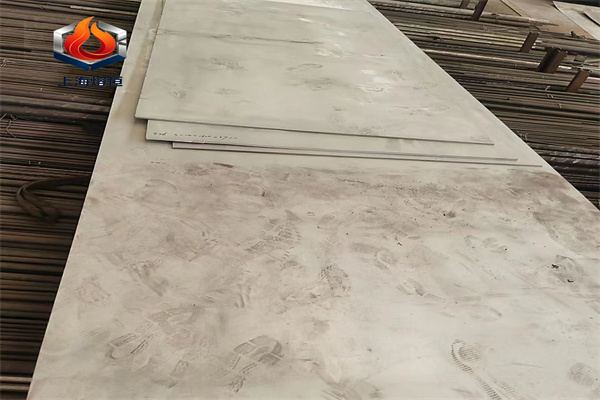

常用形态是板材与饼坯，承力件按板厚与平面尺寸订货。订货时把板厚公差、平直度、探伤分区与判据、晶粒度要求写清。上海熔恒特种合金有限公司常备这支合金的板材与饼坯常规规格，可按图纸零切下料与定尺加工，随货质保书与炉号可查。

力学与工艺性能

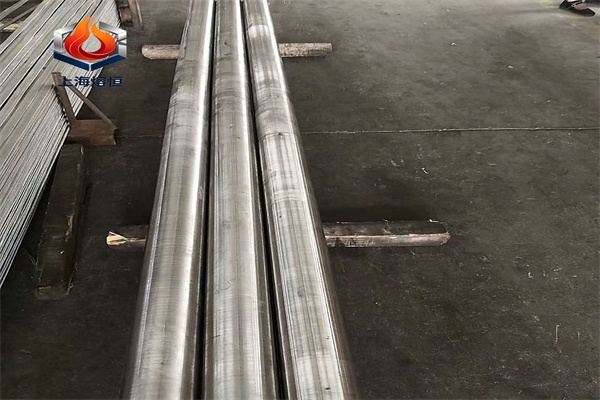

资料给的锻轧棒交货检验最小值口径是抗拉强度不低于 1130 MPa、延伸率不低于 35%。做板材件时按板材标准另约定拉伸与持久考核值，并注明状态与试样方向。这支合金的热加工窗口较窄，锻造或轧制的加热温度与单火次变形量在工艺文件中写明，避免出现晶粒不均。

采购与验收清单

下单前逐条过：牌号与形态；板厚与公差；探伤分区图和灵敏度表；允许缺陷的类型与当量；晶粒度与低倍要求；室温与高温力学考核值；质保书与炉号追溯。验收时先按分区图扫查，再做力学抽样，两项记录一并归档。
