5J1075 热双金属件采购前要问清哪几项？片材选型与到货复验怎么核？

5J1075 是 5J 系列热双金属中的一支，靠主动层与被动层的膨胀差在温升时产生弯曲位移。它的自身参数在公开资料与本站页面均未载明，所以采购这类片材，先把「按哪一层、哪个温区、哪个比弯曲档」问清，比先比价格重要得多。

热双金属靠什么动作

热双金属由两层膨胀系数差得较大的金属复合而成：温升时主动层伸长更多，复合片就向被动层一侧弯曲，位移量与温差近似成正比。工程上最常用的组合是主动层 3Ni24Cr2 配被动层 4J36，本站给出的这组通例参数是：比弯曲（室温~150℃）在（13.2~15.5）×10⁻⁶ ℃⁻¹ 区间，允许使用温度范围 -70~+450℃，线性温度范围 -20~+180℃，弹性模量不低于 16000 kgf/mm²,20±5℃ 电阻率 77~84 μΩ·cm。这组数字属通例牌号口径，不是 5J1075 自身实测值，选型时只能作灵敏度与温区的量级参照。

为什么必须问清比弯曲与电阻率

比弯曲决定单位温差下的位移量，是过热保护器、温控开关与断路器动作点设计的核心参数；电阻率决定元件能否直接通电流自加热。这两项在同族不同牌号之间差别很大：本站同族 5J20110 的比弯曲为 20.5%±5%、电阻率 1.10±5%，属高敏感型；5J1306A 的比弯曲 13.8%±5%、电阻率 0.06±10%，属电阻型。同一个温升下，选错档位会让动作点偏移，靠现场调弹簧是补不回来的。

稳定化处理为什么不能省

热双金属元件成形后要消除冲切与弯曲留下的残余应力，否则动作温度会随使用时间漂移，出现「刚装好准、用一段时间就不准」的现象。本站同族载明的稳定化制度为 250~270℃ 与 260~280℃ 两档，均保温 1~2 小时、空冷；5J1075 自身的制度在源资料中未载，订货时应向供方索取并写进技术条件，不能照同族牌号直接套用。成形方向也要与设计弯曲方向匹配，加工方向反向会损失灵敏度。

带材规格与公差要看哪几列

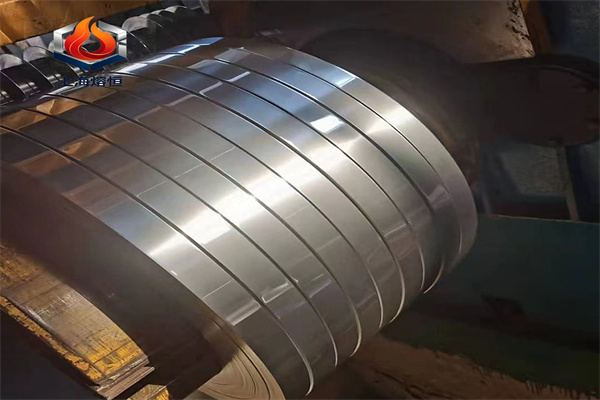

同族带材的常规区间是厚度 0.08~1.5 mm、宽度 1.5~115 mm，尺寸公差随厚度与宽度分档。片材件的厚度直接决定动作力与响应速度，厚度公差又直接决定动作点的分散度，因此验收表上应把厚度公差、宽度公差与边缘状态（是否毛刺、是否倒圆）三项写全。薄规格片材在运输与仓储中易变形，开卷与分条后应平放、避免受压，这一条也应写进收货约定。

到货复验该排哪几项

一组是尺寸与外观：厚度、宽度、长度按分档判定，表面不得有分层、起皮、氧化色与压痕。二组是复合质量：层间结合是否牢固，可用弯曲或剪切方式抽查，分层在装配后会直接造成动作失效。三组是性能：按设计温区抽测比弯曲或动作温度，并按约定温区确认电阻率。四组是追溯：炉批号与生产日期要能对应，热双金属的批间一致性直接影响动作点，不能只凭外观放行。

工况反查：什么时候该换别的方案

若动作温度低、要求灵敏度高而电流小，应选高敏感型档位；若元件要直接通电自加热，应选电阻型档位；若环境温度长期超过 450℃，热双金属的线性温度范围已不适用，应改走双金属以外的测温方案。反过来，只要温区在常规范围内、要求结构简单可靠、成本可控，热双金属仍是较省事的做法。选型时把动作温度、动作力、允许温漂与安装方式四项先定下来，再回头挑比弯曲与厚度档，比先选牌号有效。
