4J45 阻抗膜片深冲：镍 45% 与 8.18 g/cm³ 的成形账怎么算？

4J45 是铁镍定膨胀合金，镍 44.5%~45.5%、碳不大于 0.05%、锰不大于 0.80%、硅不大于 0.30%、铝不大于 0.10%，铁余量。熔程约 1430℃、密度 8.18 g/cm³、热导率 14.7 W/（m·℃）。它用于精密阻抗膜片，以及与人造蓝宝石、软玻璃、陶瓷的封接。

镍 45% 对应的膨胀曲线

铁镍合金的膨胀系数随镍含量变化呈曲线：镍 36% 附近最低（因瓦），镍 45% 一带回升到与软玻璃、蓝宝石匹配的区间。4J45 选 45%，是为了在室温到封接温度之间与软玻璃的膨胀曲线平行。镍偏离 0.5%，膨胀系数就会移出匹配窗口，所以成分单上这一格要给窄。

没有强化元素，靠的是纯净度

这支料不刻意加强化元素，任务是把尺寸稳住，而不是承力。碳、磷、硫压得低，是为了避免非金属夹杂在深冲时成为裂纹源。它的强度不高，设计上按膜片的弹性变形与封接应力取值，不能拿它做承力结构件。

深冲的工艺安排

深冲前要退火，退火温度按 900℃ 一带，保温后慢冷；道次之间安排中间退火，避免加工硬化累积。模具间隙按料厚的 8%~12%，圆角半径放大，减少起皱与开裂。冲压后的边缘要去毛刺，毛刺在封接高温下会成为裂纹源。晶粒度控制在 6~8 级，过粗起橘皮，过细成形困难。

膨胀系数检验的冷速

检验试样在氢气气氛中加热 900℃±20℃ 保温 1 h，以不大于 5℃/min 冷至 200℃ 以下。冷速卡住的原因是残余应力会改变原子排列状态，影响膨胀曲线的重现性；退火不彻底，同一批材料测出的膨胀系数就会飘，封接件的匹配计算随之失真。

封接失效的三类

封接件的典型问题：界面玻璃开裂（膨胀失配）、金属侧开裂（残余应力或晶粒粗大）、使用一段时间后慢漏（温度循环下界面微裂纹累积）。三类问题的处方不同：前者改材料或改封接温度，中者改热处理与晶粒度，后者改结构或增加缓冲。检修时要按形貌分辨。

到货复验

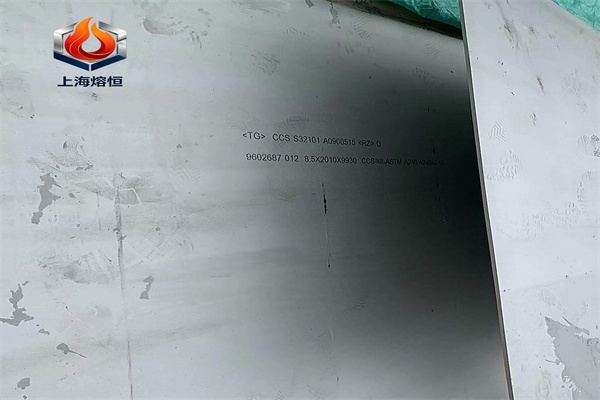

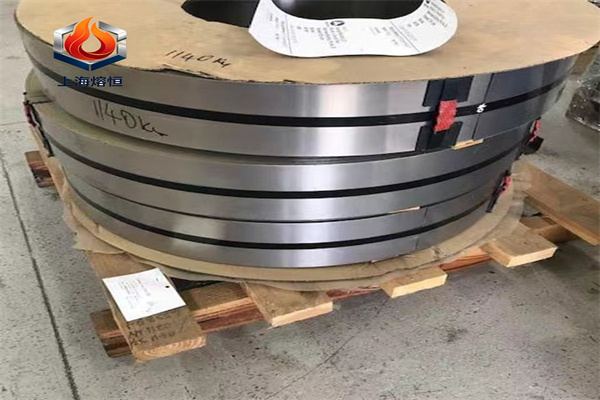

订料写：成分（镍 44.5%~45.5%、碳不大于 0.05%）、形态（带、板、丝、棒、管）、供货态、膨胀系数（注明温区）、晶粒度、表面、尺寸公差。牌号体系按 GB/T 15018 与 GB/T 37797，尺寸偏差按 GB/T 14985，膨胀系数检验按 GB/T 4339 与 ASTM E228。

切削与焊接

4J45 的切削性一般，粘刀、加工硬化，刀具要锋利、切速低。焊接性尚可，但焊缝的组织与母材不同，膨胀系数会有偏差，封接件尽量避开焊缝；必须焊时，焊缝要远离封接面，并做去应力处理。

与 4J29、4J34 的分工

4J45 匹配软玻璃、蓝宝石与部分陶瓷；4J29 匹配硬玻璃；4J34 匹配 95% 氧化铝陶瓷。三者的膨胀系数不同，不能互换。选型时先定封接材料，再选合金，顺序反了就要重做封接试验。

膜片的弹性与热处理顺序

阻抗膜片靠弹性变形工作，成形后的去应力温度要低于再结晶温度，否则晶粒长大、弹性下降。一般取 600~700℃ 保温后缓冷，具体按厚度定。膜片的厚度公差直接影响刚度，同一批的厚度差超过 5%，装配后的阻抗就散。冲压后要逐片测厚度与平面度，不能只抽检。
