GH747 炉管订料：900℃ 屈服只剩 84 MPa 怎么定壁厚？

GH747 是铁镍铬铝系抗氧化型高温合金，旧牌号 GH2747。它做炉管时壁厚不能按室温强度定：公开转载给出一支 25 毫米乘 3 毫米冷轧无缝管经 1020℃ 保温 8 分钟固溶空冷后，室温抗拉约 660 MPa,900℃ 抗拉降到约 95 MPa、屈服只剩约 84 MPa。热态强度只有室温的七分之一左右，按室温值算厚度会严重偏薄。

成分表怎么核

公开资料的成分口径是铬 15.0%~17.0%、镍 44.0%~46.0%、铝 2.9%~3.9%、铁为余量、碳不超过 0.10%、铈不超过 0.03%、硅不超过 1.0%、锰不超过 1.0%、硫不超过 0.02%、磷不超过 0.025%。铝给到 2.9%~3.9% 是这支合金抗氧化膜的来源，镍给到 44%~46% 保证奥氏体基体的稳定性；铈作为微量添加改善氧化膜粘附性。到货核成分时先看铝与镍两项，再核硫与磷两个上限。

力值与温度的关系

资料给出的最小值是：热轧棒在标准热处理态下 20℃ 抗拉不低于 550 MPa、延伸率不低于 15%、断面收缩率不低于 20%；冷轧薄板 20℃ 抗拉不低于 600 MPa、延伸率不低于 30%。另有一组无缝管实测口径显示，100~500℃ 抗拉缓降、500~900℃ 快速下降，900℃ 最低约 95 MPa；屈服在 500~700℃ 反而略有升高，超过 700℃ 后显著下降，900℃ 最低约 84 MPa。屈服在中温段反常升高是这类合金的常见现象，选材时不能只看一个温度点。

物理常数与刚度校核

资料给的物理口径是弹性模量 20℃ 为 218 GPa、500℃ 为 177 GPa、600℃ 为 159 GPa、700℃ 为 146 GPa、800℃ 为 128 GPa;100~900℃ 区间热导率 10.5~24.3 W/(m·K);20~800℃ 线膨胀系数 17.07×10⁻⁶/K；合金无磁性。炉管在高温下的鼓胀与下垂由弹性模量与蠕变共同决定，按 800℃ 的 128 GPa 核算比按室温值稳妥得多。

抗氧化件的判据

这类炉管的失效往往不是强度不够，而是氧化皮剥落导致截面减薄。把使用气氛、最高温度与热循环幅度一并给出，供方才能给出对应的抗氧化考核方式；若工况含硫，氧化膜的耐久性明显下降，需另行评估。资料未给出本牌号的熔化温度、比热容与电阻率，工程计算用到这些常数时按质保书取值。

热处理与形态

这支合金在固溶状态下使用，资料给出的固溶制度随形态不同，订料时按管材或板材对应的制度写明温度与冷却方式。若炉管要弯曲成形，把成形后的固溶处理与矫形要求一并约定；焊缝部位通常要做焊后热处理恢复塑性，工艺评定覆盖到焊接方法、层间温度与焊后制度三项。

采购与验收的落点

高温段为什么先鼓不先断

炉管在 900℃ 级工作时，材料的屈服强度已降到百兆帕量级，管子在自重与内压作用下会缓慢塑性变形，表现为弯曲下垂与截面椭圆化。判断能否继续使用，看的是变形量而不是有没有裂纹。设计时把允许下垂量与椭圆度上限写进技术条件，并在检修周期里安排尺寸复测，比只做一次壁厚测量更能说明问题。

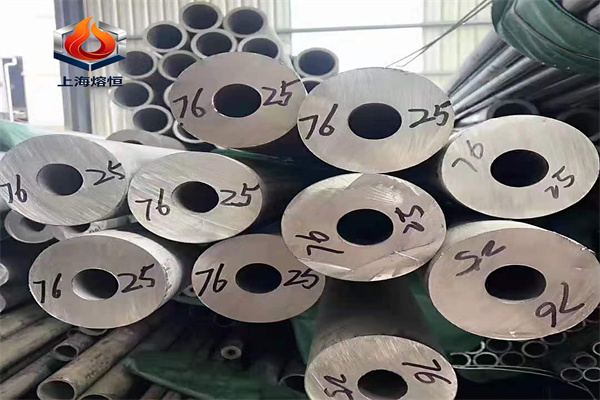

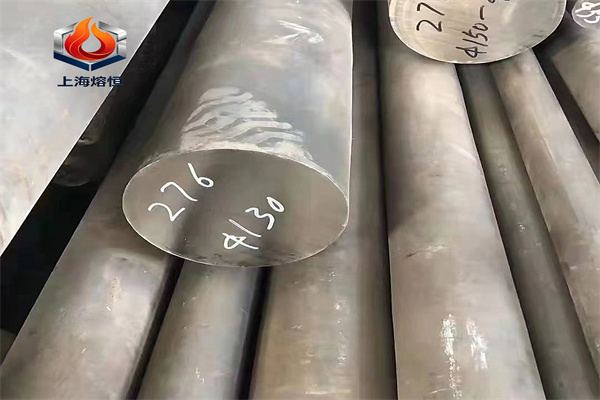

炉管验收写外径、壁厚与椭圆度公差，弯曲度、表面质量与晶粒度；必要时加超声与涡流检查。同一炉材料做成管材与棒材时分别出具质保书。上海熔恒特种合金有限公司常备 GH747 的无缝管、棒材与丝材常规规格，现货直供，可按图纸零切下料与定尺加工，随货质保书与炉号可查，支持第三方复检与拿样。熔恒可配合按服役温度留取高温拉伸与持久试样，把交货状态与复验项目一次对齐。牌号口径可按旧号 GH2747 对照，对标口径可用。
