1J22

化学成分%

条形长度 = 该元素含量百分比；窄段（<0.8%）未在条上显示，见上表。成分区间以执行标准与随货材质证明书为准。

牌号与性能概览

铁钴钒（Fe-Co-V）高饱和磁感应强度软磁合金（材料型号 1J22/Co50V2）：在现有软磁材料中饱和磁感应强度最高一档（Bs≈2.4T），居里点高达 ≈980℃，饱和磁致伸缩系数大（60~100×10⁻⁶）。由于 Bs 高，制作同等功率电机可大幅缩小体积、电磁铁同截面吸合力大；居里点高使其可在其他软磁材料已完全退磁的较高温度下工作并保持磁稳定性；磁致伸缩系数大，极适于磁致伸缩换能器（输出能量高、效率高）。电阻率低（0.27 μΩ·m），不宜高频使用；价格较贵、易氧化、加工性能差，添加适量镍或其他元素可改善加工性。相近型号：俄 50КФ、英 Permendur、美 Supermendur/HiperCo50。

物理性能

执行标准

· 国标：1J 软磁合金体系（1J22,GB 软磁合金；标准号以现行目录/质保书为准）。 · 外标：美 Permendur/2V Permendur(49Co-2V 类）、Hiperco50(ASTM A801 类）、英 Permendur、俄 50КФ。

典型应用

· 质量轻、体积小的航空/航天用电器元件：微电子转子、电磁铁极头、磁控管端焊管、继电器、电话耳机振动膜、力矩马达转子、磁致伸缩换能器铁芯； · 磁轴承、发电机转子、磁屏蔽（行业通用补充）。

热处理制度

1. 冷轧带材试样：随炉升温 850~900℃，保温 3~6h；以 50℃/h 冷至 750℃，再以 180~240℃/h 冷至 300℃ 出炉。 2. 锻坯试样：随炉升温 1100℃±20℃，保温 3~6h；以 50~100℃/h 冷至 850℃ 保温 3h，再以 30℃/h 冷至 700℃，200℃/h 冷至 300℃ 出炉。 3. 要求较低磁场下较高磁感/较低矫顽力/较高矩形比者：850℃±10℃ 保温 4h，以 50℃/h 冷至 750℃ 保温 3h，自保温（750℃）起加 1240~1600 A/m 直流磁场，200℃/h 冷至 300℃ 出炉。 · 退火介质均为露点不高于 −40℃ 的氢气。

工艺与焊接要点

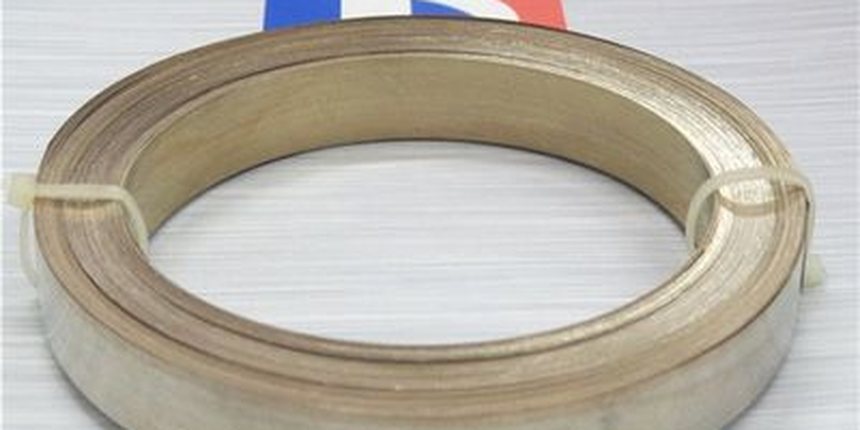

· 熔炼：真空感应炉熔炼。 · 加工：合金经 880℃ 左右快速淬火后可加工成薄带和细丝，带/丝可冲制、卷绕或加工成元器件；热轧（锻）材、冷拉丝材和带材可切削和磨削加工。含钴材料较硬脆，加工/冲裁注意模具与刀具（行业通用 medium）；终热处理缓冷后塑性差，只能轻微研磨。 · 焊接：合金焊接性能较差。 · 品种规格：冷轧带材 δ0.05~1.00mm（宽 60~120mm）；冷拉丝材 φ0.10~6.00mm；热轧（锻）扁材与棒材 6.0~100mm（长 150~1000mm）；不经热处理供应，尺寸特殊可协议。
