Nitronic 50
Nitronic 50(Armco 商标，UNS S20910,ASTM XM-19，锻件级称 FXM-19；欧标材料号 1.3964/X2CrNiMnMoNNb21.16.5.3，部分欧洲钢厂以"Alloy 50“名称供货）是高氮奥氏体不锈钢，以”其他任何商业材料不具备的抗腐蚀与强度完美结合"著称：耐蚀性优于 316/316L/317/317L，而室温屈服强度约为它们的 2 倍（高强度 HS 级约 3 倍）；与多数奥氏体钢不同，它在高温与零下低温都具有优异机械性能，低温下不产生磁性、磁导率极低。

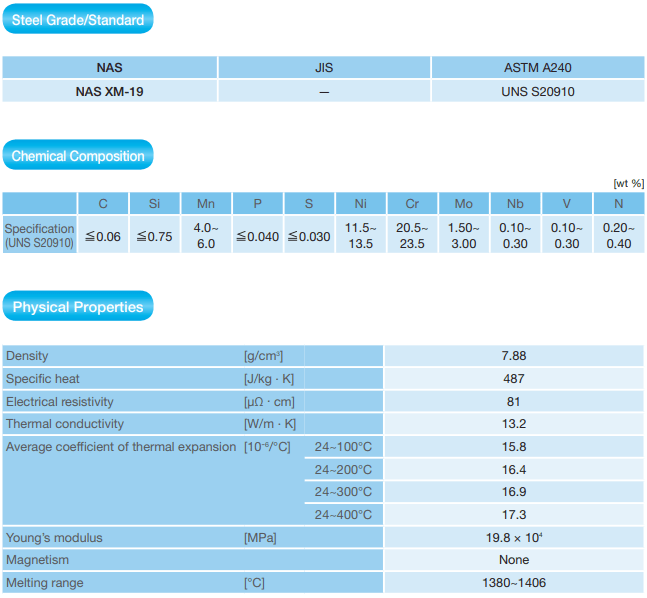

化学成分%
成分明细（%）
| 元素 | 含量（%） | 名称 |
|---|---|---|
| Ni | 11.5~13.5 | 镍 |
| Cr | 20.5~23.5 | 铬 |
| Fe | 52(约)~62(约) | 铁 |
| C | ≤0.06 | 碳 |
| Mn | 4.0~6.0 | 锰 |
| Si | ≤1.0 | 硅 |
| N | 0.20~0.40 | 氮 |
| Mo | 1.5~3.0 | 钼 |
| Nb | 0.10~0.30 | 铌 |
| V | 0.10~0.30 | 钒 |
| P | ≤0.04 | 磷 |
| S | ≤0.03 | 硫 |
条形长度 = 该元素含量百分比；窄段（<0.8%）未在条上显示，见上表。成分区间以执行标准与随货材质证明书为准。
牌号与性能概览
Nitronic 50(Armco 商标，UNS S20910,ASTM XM-19，锻件级称 FXM-19；欧标材料号 1.3964/X2CrNiMnMoNNb21.16.5.3，部分欧洲钢厂以"Alloy 50“名称供货）是高氮奥氏体不锈钢，以”其他任何商业材料不具备的抗腐蚀与强度完美结合"著称：耐蚀性优于 316/316L/317/317L，而室温屈服强度约为它们的 2 倍（高强度 HS 级约 3 倍）；与多数奥氏体钢不同，它在高温与零下低温都具有优异机械性能，低温下不产生磁性、磁导率极低。
物理性能
| 密度 | 7.8~7.88 g/cm³ |
|---|---|
| 熔点 | 1415~1450 ℃ |
| 线膨胀系数 | 16.2 µm/m·℃（20~100℃） |
| 热导率 | 14 W/(m·K)(Alloy 50 稿） |
| 比热容 | 476 J/(kg·K)(Alloy 50 稿） |
| 弹性模量 | 199×10³ N/mm²(Alloy 50 稿） |
力学性能
按形态与测试温度给出的典型值；实际以执行标准与随货材质证明书为准。
| 抗拉强度 Rm | 屈服强度 Rp0.2 | 延伸率 A5 | 断面收缩 | 硬度 |
|---|---|---|---|---|
| ≥690 N/mm² | ≥380 N/mm² | ≥35% | ≥55% | ≤241 HB（棒材稿另列 ≤293 HBN，并存待核） |
执行标准
· 相近型号：UNS S20910、AISI/ASTM XM-19、FXM-19（锻件）、Nitronic 50 · 产品标准：ASTM A276/A479 等
典型应用
海洋工程、核电、化工、油气工业（轴、阀杆、紧固件、泵等耐蚀高强件）。
热处理制度
· 固溶：1040~1100℃，水冷（Alloy 50 稿；轧制/锻造圆棒以固溶退火供应）
工艺与焊接要点
· 整体耐蚀优于 316/316L/317/317L；高氮+Mo+Nb/V 设计 · 室温屈服约 2 倍于 316 系（HS 级约 3 倍）；高低温机械性能俱佳、抗高/低温 · 低温无磁性、极低磁导率（冷硬化后仍无磁）
说明：本页成分与性能数据依据公开标准与自有资料整理； 执行标准与验收以 GB/ASTM/AMS 标准及随货质保书为准；所列牌号为行业通用牌号对照， 不代表任何第三方厂商授权或代理关系。
要这个牌号的具体规格与价格？
把牌号、规格、数量与技术要求发来，我们核对可供应状态与检验口径后回复。
手机 13301717224 （唐先生）
总机 021-37789863 · 021-57886082 · 021-57886263
地址 上海市松江区泗泾镇泗砖公路 600 号
提交后我们会尽快回复；急件建议直接来电，把使用时间说清楚， 我们优先判断有没有可行路径。
